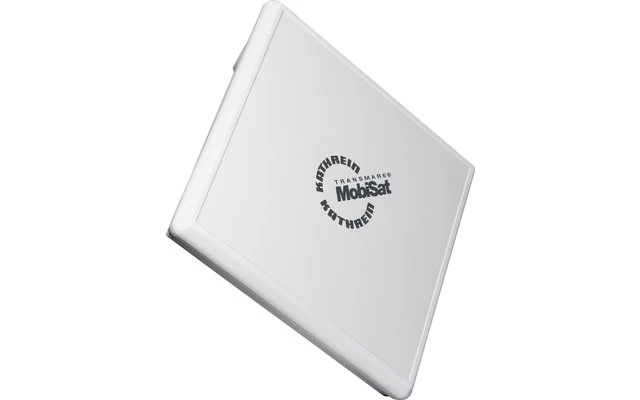

Kathrein Flachantenne BAS 66 Skew

BAS 66 Skew Flachantenne mobil mit Twin-LNB und Skew-Adapterplatte für HDM Sat-Gelenkmast

Flachantenne mit Twin-LNB und Skew-Adapterplatte. Die Flachantennen BAS 66 Skew bietet trotz ihrer geringen Größe optimalen Satelliten-Empfang. Dies ermöglicht die spezielle Wabenstruktur der Oberfläche. Durch die Skew-Adapterplatte ist ein Verdrehen der Antenne möglich, so dass der Empfang am Rande der Satelliten-Ausleuchtzone deutlich optimiert wird.

• Zum Empfang von digitalen Satelliten-Signalen (Full-HD und UHD-tauglich)
• Frequenzbereich: 10,70-12,75 GHz
• Mit integriertem Twin-LNB (zwei Ausgänge)
• Mit Skew-Adapterplatte (Empfangsoptimierung am Rand der Satelliten-Ausleuchtzone)
• Für den Einsatz auf dem stillstehenden Wohnmobil, Wohnwagen oder Lkw
• Geeignet für die Montage an den Sat-Gelenkmasten HDM 14x
• Max. zulässige Fahrzeuggeschwindigkeit: 130 km/h (Antenne im abgesenkten Zustand)

Technische Daten

• Empfangsbereich [GHz]: Umschaltbar: 10,70–11,70 (0 kHz) 11,70–12,75 (22 kHz)
• Polarisation Umschaltbar: Vertikal (14 V) Horizontal (18 V)
• Verstärkung [dB]: > 55
• Ausgangsfrequenz [MHz]: 950–1950/1100–2150
• Oszillatorfrequenz (L.O.) [GHz]: 9,75/10,6
• Versorgungsspannung LNB [V]: Vertikal: 11,5–14,0/Horizontal: 16,0–19,0
• Max. Stromaufnahme [mA]: 220
• Windlast [N] ¹): 240
• Abmessungen [mm]: 500 × 500 × 109 (ohne Halterung)

¹) Bei einem Staudruck von 800 N/m² nach EN 60728-11
